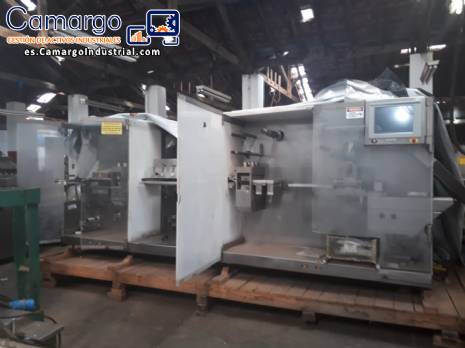

Maquina: Oystar Fabrima.

Año de fabricación: 2008.

Modelo: BP 5.

Sistema de visión.

El programa del CLP se está ejecutando normalmente.

Nota: Vídeo de la máquina que conecta, funcionamiento del panel, operación de los módulos de forja de la burbuja, prensa de la película de aluminio, cinta, bobinas y corte de rechazo (5 videos).

La interfaz y el equipo industrial responsable de la interfaz funcionan correctamente, la comunicación entre CLP y el equipo también está bien.
La máquina dispone de alta tecnología como:
- Fibra óptica.
- Sierras moras.
- Válvulas neumáticas.

El comando es Allen Bradley.
Motores convencionales Sew.
Reductores también.

Inspector de blisteres con grageas / comprimidos / cápsulas, pre-sellado Altec, modelo Pharma Inspector lite.

Visión general del inspector:

- Gabinete óptico.

- Dispositivo de movimiento.

- Gabinete cpu.

- Software programa Phama Inspector.

- Conexiones externas usb (alimentación y señal de la cámara).

- Conector hembra 3 pines para alimentación de la iluminación de la unidad óptica.

- Inspecciones y pruebas a realizar:

 Inspección de presencia de producto, ausencia, color y roto faltado.

producción:

Producción: 45 ciclos

150 Blister / minuto

Producción según manual:

Minimo: 22 ciclos / minutos *

Maximo: 60 ciclos / minutos *

Máximo: 35 ciclos / minuto *

* Varía con el formato.

formatos:

Ancho de la película de formación: 170 mm.

Ancho de la película de cobertura 160 mm.

Diámetro exterior de la bobina de formación: 400 mm.

Diámetro interno de la bobina de formación: 70 a 76 mm.

Diámetro exterior de la bobina de cobertura: 240 mm.

Diámetro interno de la bobina de cobertura: 70 a 76 mm.

Profundidad con preformación dependiendo del embalaje: hasta 10 mm - hasta 25 mm.

Arena útil de formación: 110 mm x 150 mm.

Corte continuo y con cinta debajo del corte.

Película técnica: PVC + ALU con pocas modificaciones ALU + ALU, máquina puede trabajar con película de aluminio.

Manual / NR -12.

En buen estado de conservación con sólo 2 años de uso.

mediciones:

5 metros de largo.

2 Metros de ancho.

2,30 metros de altura.

Con manuales y catálogos técnicos:

Tal Ver fábrica Machine Edition, guía de instalación, Rockwell Automation, manual y CD.

cDs:

 - KEPServer Enterprise, 5 cds VersaView user interface, system support, system accessories / cloning.

 Manual PowerFlex y cd powerflex 4 frn 5 y cd de información técnica.

 Manual Sew eurodrive reductores.

 Manual de instalación ultra 3000 digital servo drives.

 Manual de instalación:

- Compact expasion power supplies

- Compact 24 v dc Sink / Source input module.

- Compact 1769 - of2 (serie b or later) analog output module.

- Compact solid state 24 v dc source output module.

- 1768 Compact Logix power supplies.

- Compact i / o high speed counter module.

- Compact logix ether net / ip communication module.

- Compact Logix Sercos interfaz módulo.

- Fiber Optic cable installation.

 Hay manuales que formaron parte del sistema de producción y equipamientos accesorios a la máquina.

La documentación mecánica tiene:

Manual de funcionamiento con el siguiente índice:

- Seguridad personal.

- Medidas técnicas de seguridad.

- Protección de seguridad.

- botón de emergencia.

- modo intermitente.

- instrucciones básicas de seguridad.

- condiciones de la máquina.

- calificación.

- organización.

- seguridad en la máquina.

- ayuda en casos de accidente.

- transporte y alineación.

- comprobando el pedido.

- transportando la máquina.

- montaje y alineación.

- primera limpieza.

- conexiones.

- conexiones eléctricas.

- conexión de aire comprimido.

- descripción técnica.

- datos técnicos.

- relación de productos.

- diseño de blister.

- blister 1.

- diseño y funcionamiento.

- modo intermitente.

- botón de emergencia.

- estaciones de trabajo.

- diagrama de funcionamiento de la máquina.

- ubicación de las estaciones.

- bobina de la película de formación.

- estación de calefacción.

- estación de formación.

- estirador de la película de formación.

- alimentación de producto.

- alimentación manual.

- mezclador planetario.

- alimentador aylward.

- sistema de aspiración.

- sistema de visión.

- sensor de detección de producto en la guía de alimentación.

- desbobinador de la película de cobertura.

- fotocélula.

- detector de enmienda de la película.

- detector de enmienda película de formación.

- detector de enmienda de la película de cobertura.

- estación de sellado.

- sistema de transporte de la película y enfriamiento.

- estacion de picoteo de corte.

- bobinador al por menor.

- estera receptora retráctil expulsión.

- sensores de contra chech.

- individualizador de blister.

- cinta transportadora.

- desviación de los blísters de la plancha de transferencia.

- plan de mantenimiento y servicio.

- general.

- correría sincronizadora.

- manejo e instalación.

- almacenamiento de embalaje de embalaje.

- limpieza y apariencia.

- servicio.

- limpieza.

- lubricación.

- puntos de regulación.

- punto cero.

- calibración de temperaturas.

- intercambio de formatos.

- bobinador de la película de formación.

- estación de calefacción.

- cambio del termopar.

- cambio del fusible.

- cambio de la resistencia.

- estación de formación.

- formación de la película de cobertura.

- formación alu - alu.

- procedimiento para la evaluación de la formación.

- estirador de película de la estación de formación.

- alimentación manual o automática.

- sistema de aspiración.

- cambio de las guías.

- área de la alimentación.

- área del picote.

- área del corte.

- posicionamiento del sensor de la fotocélula.

- posicionamiento de la fotocélula.

- estación de sellado.

- procedimiento para la evaluación del sellado.

- procedimiento para desbloquear la estación de sellado.

- sistema de transporte de la película.

- pinza fija o móvil estaca de sellado.

- estacion de picoteo.

- estación de corte.
- cambio y ajuste de la correa plana de la estera.

- cambio de los resortes.

- la vida útil de los conjuntos de muelles.

- acceso a la parte mecánica posterior del panel eléctrico.

- esquema de paso de la película de formación y cobertura.

- procedimiento para sustituir el conjunto de collar de bola en las estaciones de formación y sellado.

- puesto de mando.

- conectar la máquina.

- apagar la máquina.

- contraseñas.

- pantalla principal.

- pantalla parámetros.

- producción.

- calefacción.

- maquina.

- programables.

- calibración.

- pantalla de mantenimiento.

- entradas y sanciones digitales.

- salidas forzosas.

- configuración.

- configura las estaciones de trabajo.

- pantalla de calibración de las temperaturas.

- shift.

- analógico.

- pantalla de operación.

- pantalla operación intermitente.

- pantalla de la receta.

- mensajes de advertencia.

- digramas neumáticos.

- piezas de repuesto.

- piezas de repuesto.

La máquina tiene poco tiempo de actividad, y ha quedado correctamente almacenado, protegido de averías.
