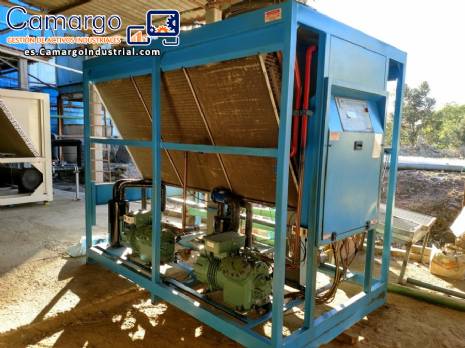

Enfriador industrial.

Marca: Qualiterme.

Modelo: E 150.

Torre de enfriamiento.

Aire.

Circuitos de enfriamiento.

Capacidad nominal: 150,000 KCAL / H a 10 ° C en funcionamiento.

Capacidad efectiva 180,000 KCAL / H a 10 ° C en funcionamiento.

Voltaje: 220 V trifásico / 380 trifásico / 440 trifásico.

Comando: 24 V.

Compresor: 4 X SH137.

Tipo: SCROOL.

Marca: DANFOSS.

Evaporador.

Cantidad: 04.

Tipo de placas.

Condensador de aire.

Cantidad 04.

Tipo: Canal micro aletado.

Ventilador.

Cantidad 04.

Tipo: extractor de aire.

Flujo de aire: 4 x 15 m³ / s.

Bomba estándar: 7.5 hp.

Cantidad: 01.

Presión: 2/3 bar.

Tipo: centrífuga.

Caudal de agua: 45 m³ / h.

Bomba especial.

Flujo de agua.

Depósito de volumen: 750 l.

Tipo: aislamiento de fibra.

PU.

Tipo de estructura: acero al carbono.

Pintura: polvo epoxi.

Color: verde / gris;

Temperatura de cálculo: 10 ° c.

Temperatura de trabajo: 5 ° C a 15 ° C.

Temperatura de condensación: 40 ° c.

Refrigerante: 410 ecológico.

Control de equipos: microprocesador / electrónica digital.

Potencia total instalada: 65.4 kw.

Central electrica.

También tiene varias indicaciones de mal funcionamiento en la enfriadora debido al mal uso (alimentación inadecuada, ubicación incorrecta de la instalación).

Vea a continuación algunas de las funciones y el monitoreo del panel de control:

Su propósito es mostrar y monitorear 17 temperaturas al mismo tiempo:

Temperatura de entrada del agua.

4 x temperatura de salida del agua.

4 x super temperatura de enfriamiento.

4 x temperatura de sobrecalentamiento.

4 x la temperatura de condensación.

La unidad de control recibe información 100 veces por segundo, cuatro veces por cada compresor que se muestra en pantallas separadas para una mejor visualización (consulte el manual de configuración).

También supervisa 4 tipos de protección por el compresor del motor, siendo la señal NF, hasta el error más pequeño que ocurrirá al ingresar a la protección del compresor. Aquí hay algunos ejemplos a continuación:

El motor del interruptor automático falla en cada uno de los motores del enfriador.

Condensación del aire: En los modelos AIR-COOLED, los microcanales están hechos de aluminio.
